石油钢管螺纹自动喷砂机

石油专用管管端螺纹自动喷砂机

主要技术参数

1、工件特征

钢管类型: 石油专用管管端螺纹喷砂

外径范围：Φ60.32～245mm

壁厚范围：4.83～13.72mm

钢管长度：6000～12500 mm

钢管直度: 满足API Spec 5CT标准要求

钢管椭圆度偏差：满足API Spec 5CT标准要求

单根钢管重量：850kg

钢管钢级：J55  N80  L80  C80S  C90  R95 C95S  T95  P110  Q125  V140

钢管执行标准: API  Spec  5CT-2005、API  Spec  5B及

特殊螺纹标准。

接箍外径：73.02-200.03mm

接箍长度：107.95-254mm

2、喷砂清理等级

 标准：GB8923-88  A-B         Sa2-2.5

钢管端螺纹经喷砂后，钢管以及螺纹表面无亮光、反光，呈亚光状态，覆盖率达到。

3、喷砂效率

以钢管直径以5-1/2钢管为例为例，喷砂时间约：30-40秒（辅机时间不算）

4、喷砂主机尺寸：1400×1000×2000mm    钢板厚度：5mm

   主机仓内为防止砂粒冲击金属表面，全部挂5 mm胶皮防护；

   主机检修门布置喷砂手孔位，门边并布置密封条进行密封。

5、喷枪组

   数量：12 把  （其中一把喷枪为钢管端面喷枪，固定对钢管端面进行加工）

   喷嘴：碳化硼

   喷嘴直径：Φ８ｍｍ

   喷枪移动由步进电机带动，移动距离和速度可在触摸屏上调整。

6、内支撑

   内支撑布置在机仓内，由吹气管和胶皮等组成；并根据钢管中心高可手动调节。

7、整机耗气量工作压力

   耗气量：12m3/min，压缩空气中不可含油含水。

   工作压力：0.4-0.7Mpa

8、电源：380V/50HZ、三相五线制

9、设备总功率：约8 Kw

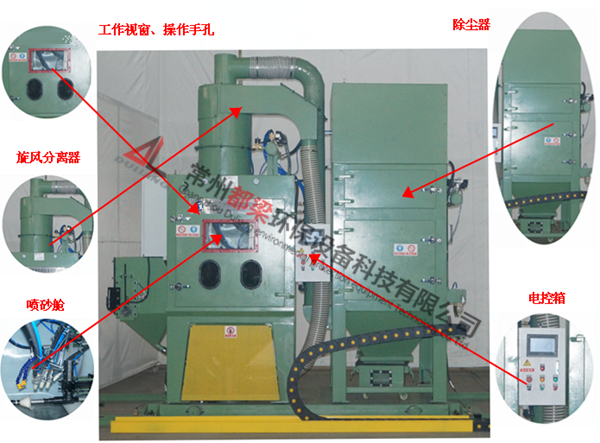

工作原理

本机采用吸入式喷砂，即利用压缩空气在喷枪内高速流动产生引射作用，将旋风分离器贮箱内的磨料通过胶管吸入喷枪，然后随压缩空气流由喷嘴高速喷射到工件的表面，达到喷砂加工的效果。
